1.         XO酒瓶瓶身是一個瓶身上有一定的槽變形。

2.         XO酒瓶的瓶蓋，有一定的造形，但相當簡單，在這里不作具體分析。

二、酒瓶瓶身的制作：

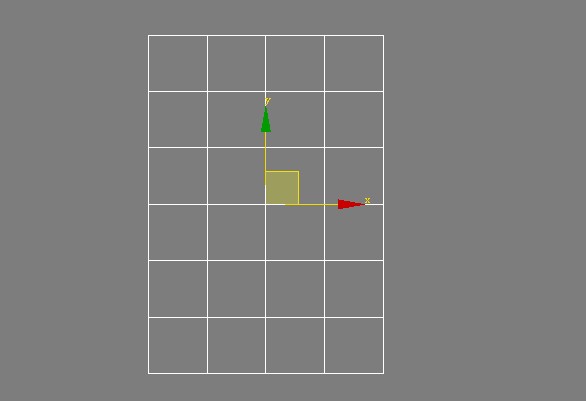

1.         瓶身的制作。創建一個【Plane】（平面）,這個平面是為了調節一個弧度，所以要注意調節參數。如圖XOJP—2所示。

圖XOJP—2

2.         把平面轉換成多邊形，并調節弧度，如圖XOJP—3所示。

圖XOJP—3

3.         選擇兩邊的邊。3ds max里有保存選擇的功能。所以，不管是什么情況下，我們都可以這里選擇的邊保存在選擇里，只要在邊的級別上使用，我們都會首先調出來這里的選擇邊。如圖XOJP—4所示。

圖XOJP—4

4.         退出次對象，進行捕捉復制，至于復制的個數，根據需要設定。如圖XOJP—5所示。

5.         把復制出來的對象進行結合處理。如圖XOJP—6所示。

圖XOJP—6

6.         進行【Bend】（彎曲），注意參數的調節。結果如圖XOJP—7所示。

圖XOJP—7

7.         把彎曲后的對象，轉換成可編輯多邊形。按“2”進入邊級別，轉換成點進行焊接，再次按“2”進入邊級別，把【Crease】（折縫）值調節為0.5，這個參數的調節是為了最后光滑的時候在這里有一個很尖銳的折角。如圖XOJP—8所示。

圖XOJP—8

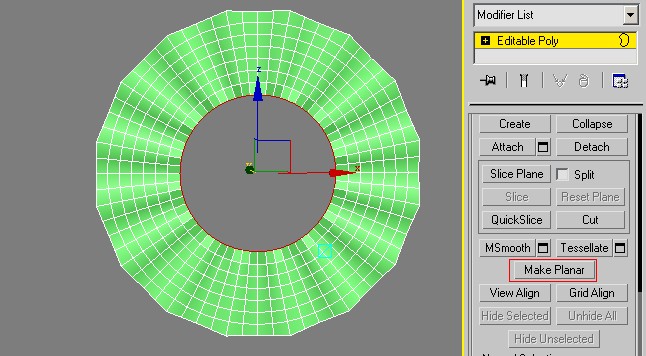

8.         選擇內部的邊界，使用縮放復制出來一份，并執行【Make planar】（共面處理），這一部的做法是為了表達內部的面，使其平化處理。如圖XOJP—9所示。

圖XOJP—9

9.選擇邊界，使用移動往內部移動，使內部的面和外部的一個地方有一定的變化，方便后面的模型實現好的好效果。如圖XOJP—10所示。

圖XOJP—10

10.         選擇邊界，繼續使用縮放復制。如圖XOJP—11所示。

圖XOJP—11

11.         把內部的邊界轉換成點，并把這些焊接在一起。如圖XOJP—12所示。



圖XOJP—12

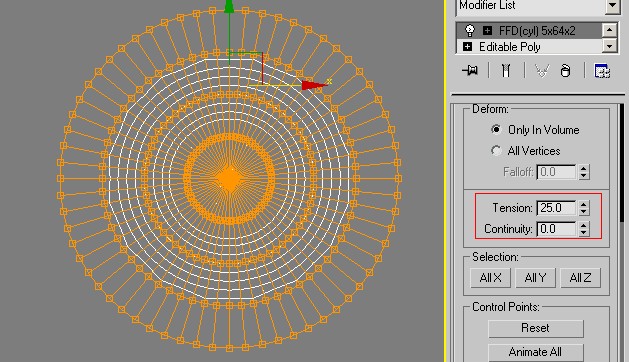

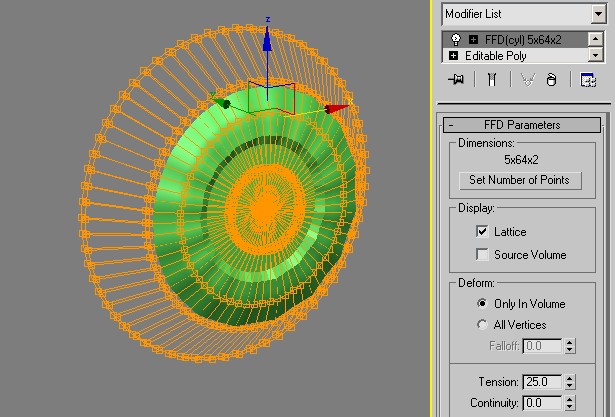

12.       查看這個對象邊的個數，并賦予【FFD（Cyl）】（自由變換圓柱形工具），注意調節這里的【Continuity】（連續）參數，這個參數主要是為了控制變形對象的彈性。如圖XOJP—13所示。　　

圖XOJP—13

13.         分別選把FFD外圈的次對象點，分別調節，以便產生一定的弧度。如圖XOJP—14所示。

圖XOJP—14

14.         把內部平面的邊，插入一些邊。這里為了光滑時不變形。如圖XOJP—14所示。

15.       選擇外部的邊界，執行移動復制。如圖XOJP—16所示。　　

圖XOJP—16

16.       把剛復制出來的邊界執行縮放，使其成為一條平直的線。如圖XOJP—17所示。　　

圖XOJP—17

17.       鏡像這個對象。如圖XOJP—18所示。　　

圖XOJP—18

18.       選擇下部分的幾個面。如圖XOJP—19所示。　　

圖XOJP—19

19.       擠壓剛選擇的面，并執行共面處理。如圖XOJP—20所示。　　

圖XOJP—20

20.       選擇周圍的邊，如圖XOJP—21所示。　　

圖XOJP—21

21.       把剛才的選擇的邊進行切邊處理，如圖XOJP—22所示。　　

圖XOJP—22

22.         刪除上部分的面，并提出邊界來，如圖XOJP—23所示。

圖XOJP—23

23.         選擇剛提出來的邊界，復制出一個來，并調節合適的位置，這樣做的目的是為了最后向瓶口圓形的地方過渡，這注意慢慢的來，多做幾條邊是為了過渡時，不至于變形太夸張。最后看一下這個邊界由多少條邊界構成，根據這個邊界創建成相同邊數的多邊形，把多個對象進行結合，注意從下面往上一個一個的來進行結合。如圖XOJP—24所示。

圖XOJP—24

24.         創建這些對象的第一點與樣條曲線的翻轉都相同，如圖XOJP—25所示。

圖XOJP—25

25.         給一個【CrossSection】（交叉截面線），如圖XOJP—26所示。

圖XOJP—26

26.         給一個【Surface】（蒙皮），這樣就從線創建成了實體模型。如圖XOJP—27所示。

圖XOJP—27

27.         把兩個對象進行結合，并復制出瓶子的高度。如圖XOJP—28所示。

圖XOJP—28

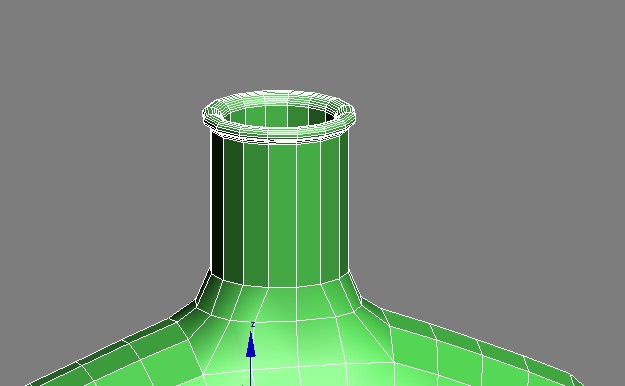

28.         進行瓶口上部的處理，其步驟，如圖XOJP—29所示。

圖XOJP—29

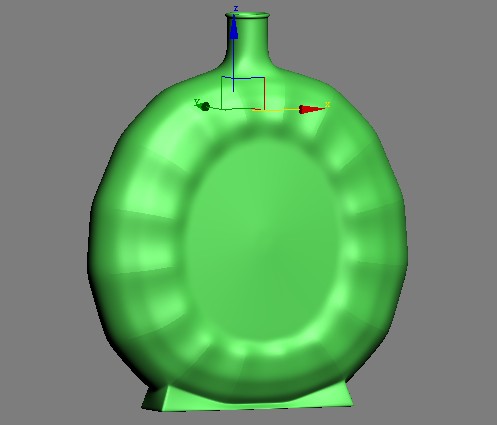

29.         進行瓶口上部的處理，可以使用復制給一個厚度，使用FFD工具處理，瓶身下部分的橢圓效果。如圖XOJP—30所示。

圖XOJP—30

圖XOJP—15

圖XOJP—5
