Blend 混合材質實例運用

2010-06-01 11:40:15 作者: 來源:新華教師

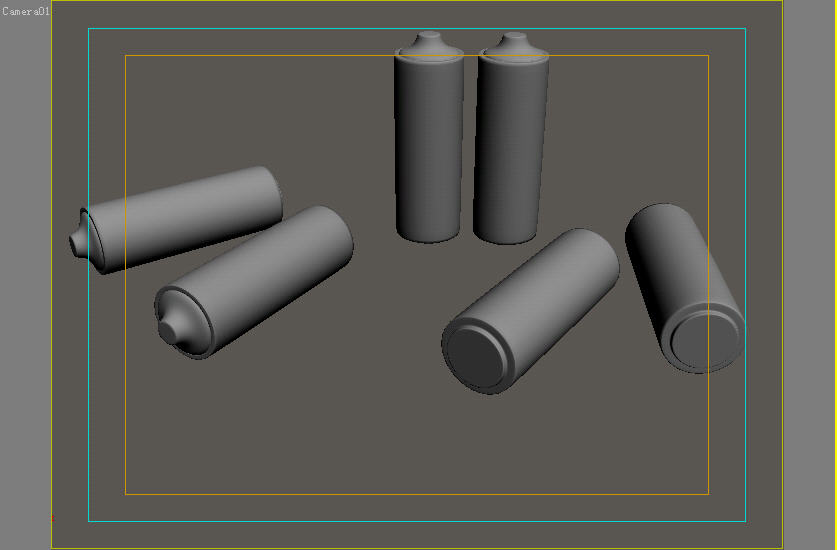

Blend混合材質是3dsmax諸多材質中使用頻率極高的材質之一，它能夠實現兩種材質之間的無縫混合，常用于制作諸如燙金枕頭、花紋玻璃等室內家居材質表現。而本節中我們將要用它來完成一個電池材質的制作，帶領大家來一起了解和熟悉一下該材質的基本運用方法。為了方便講解，我們首先在3dsmax中打開一個已經制作好的電池場景，基本效果如圖
22-1所示。

                                                                                              圖22-1 基本場景.jpg

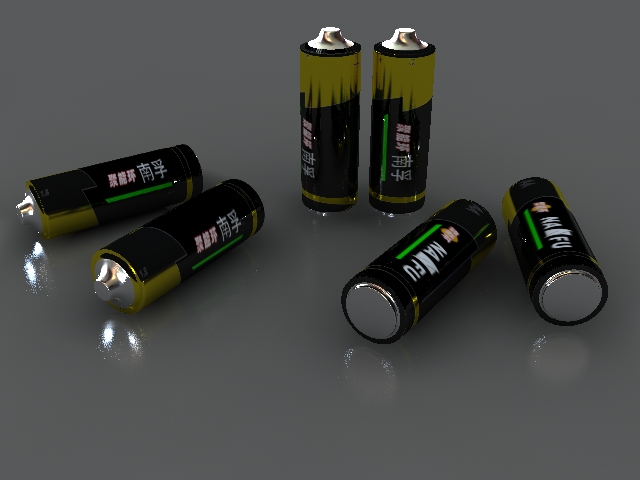

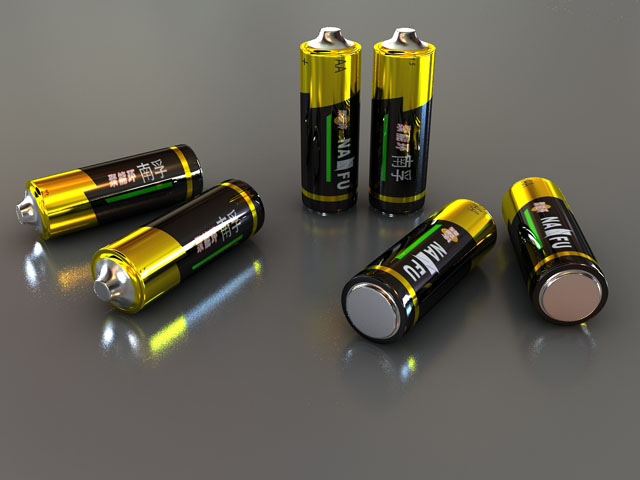

        我們將制作的最終結果顯示出來，方便一會的材質講解，最終的渲染效果如圖22-2所示。

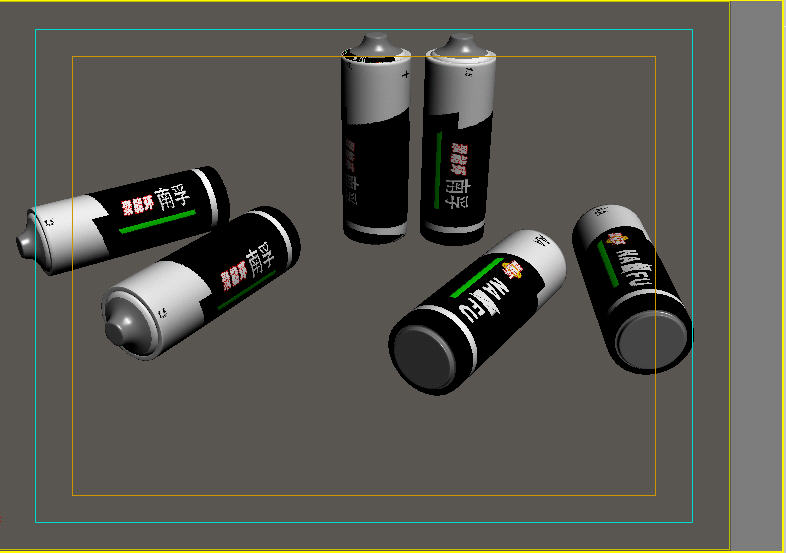

圖22-2 完成結果.jpg

本例的材質制作步驟列舉如下：

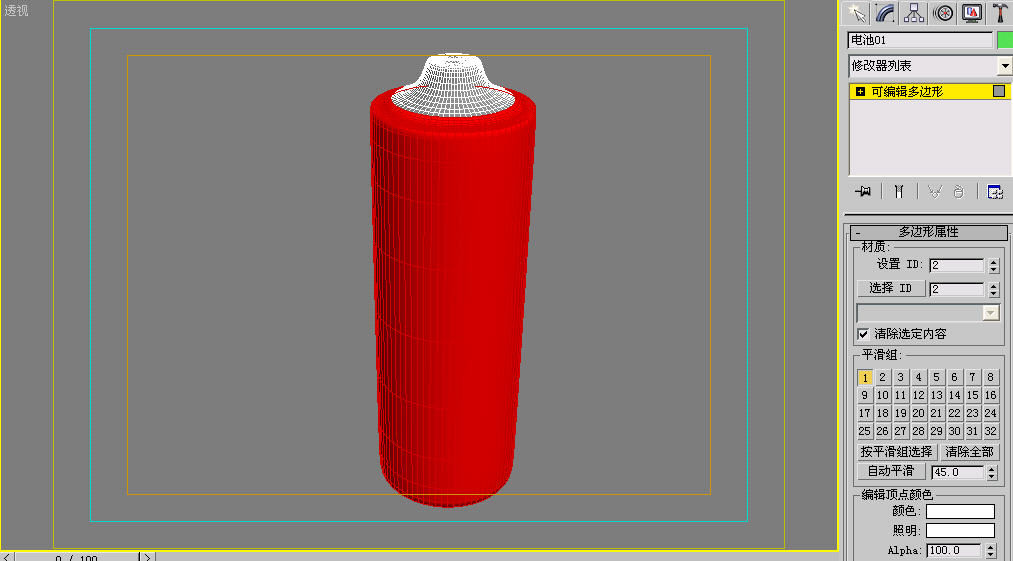

(1)首先，我們來分析一下材質的制作特點。觀察電池，發現首先電池是由頭部和身體兩部分組成的。頭部是磨砂金屬材質，而身體部分是由黃金材質和貼圖反射材質混合而成。因此首先在大方向上要確定總材質級別為多維子材質。ID號為1的是磨砂金屬，而ID號為2的是一個Blend混合材質，是由黃金材質和貼圖反射材質混合而成。因此第一步要為對象設定表面材質的ID號，可以通過將模型轉為多邊形或網格模型來完成。由于電池直接是由可編輯多邊形制作完成，因此可以直接設置材質的ID號。這部分內容比較簡單，由讀者自行去設定完成，我僅以一個電池為例來給出一張表面ID設置圖，效果如圖22-3所示。

圖22-3 分配材質ID.jpg

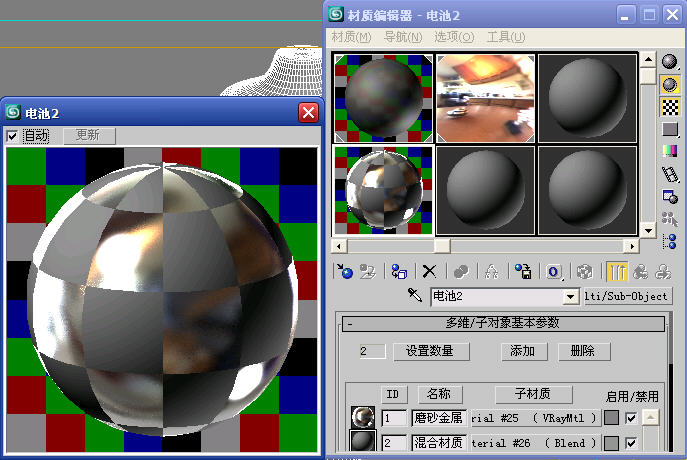

(2)將電池的材質類型設為多維子材質，設置ID號的數量為2個。將一號調節為磨砂金屬材質，而將2號暫時設定為一個Blend材質，待會有待細調。材質設定效果如圖22-4所示。

圖22-4 頂級材質設定.jpg

(3)仔細觀察電池的腰部材質效果，可以把它理解為一個黃金材質和一個貼圖反射材質的混合，二者之間通過Mash遮罩來控制。根據這個思路，可以在Photoshop中繪制材質的表面色貼圖和遮罩貼圖，效果如下。

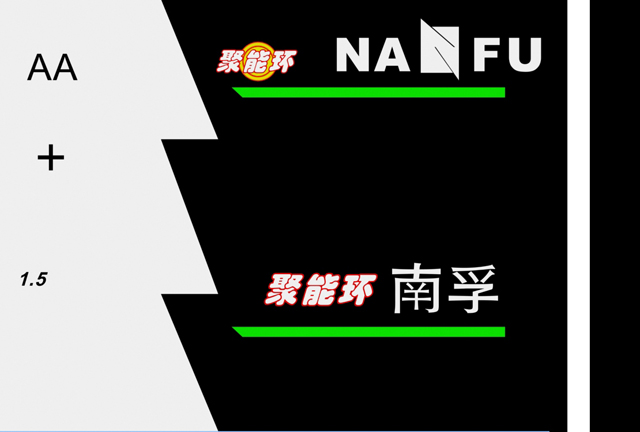

圖22-5 表面色貼圖.jpg

圖22-6 遮罩貼圖

         我們單擊Blend按鈕，進入細部的Blend材質內部設定界面。發現它是由材質1和材質2 及一個遮罩三部分組成。默認是通過混合量來控制的。
       基本混合原理：這里混合量特指的就是材質2的含量。也就是說如果混合量為100，則完全顯示材質2的效果，同理如果為0，則材質2的含量為0，也就是說會完全顯示材質1的效果。如果混合量為50，則二者均分。
顯然，本例僅通過混合量無法完成，因為電池腰部的材質混合比較麻煩，只能通過指定一張遮罩圖來完成。遮罩的工作原理是：白色的部分顯示材質2的效果，而黑色的部分僅顯示材質1的效果，我們的遮罩貼圖就是根據這個原理繪制出來的。
       (4)把以上的原理都搞清楚之后，我們可以進行最終材質設定了。

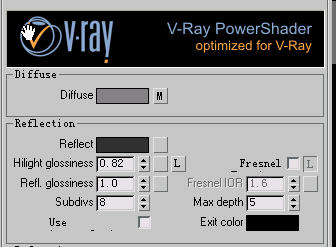

       顯然，根據圖22-2并結合混合原理進行判斷，材質1應設定為貼圖反射材質，材質設置效果如圖22-7所示。
