在家居設計效果圖中裝飾畫是必不可少的，在恰當?shù)奈恢梅派弦环�漂亮的裝飾畫，能夠起到畫龍點睛的效果，3DsMAX可以幫助我們做一幅效果逼真的立體裝飾畫。

創作工具:3DsMAX5.0中文版

創作要點:利用二維曲線、矩形、長方形、球體等建模工具制作，還要用到旋轉、彎曲、拉伸、錐化合陣列復制等命令。

完成效果：

一、三維立體花的制作

裝飾畫的主要部分就是一盆立體的花，應該分為花莖、花朵、花蕊、葉子和花盆等幾個部分來制作。

1、制作花莖

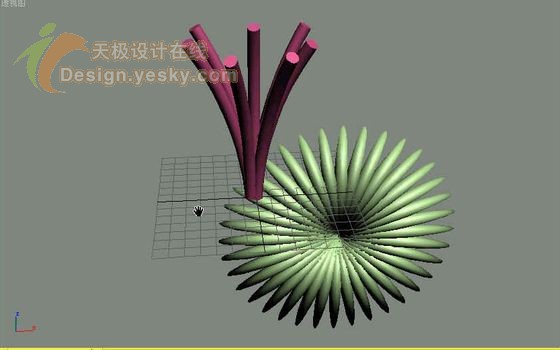

首先單擊文件重設命令，重置系統。選擇創建按鈕，進入創建命令面板;然后單擊幾何體按鈕，進入幾何體面板。單擊圓柱按鈕，在頂視圖中建立一個圓柱，參數設置為RADIUS為4，高度為130，高度分段數為15。單擊修改按鈕，進入修改命令面板，選擇彎曲命令，進入彎曲修改面板，設置角度為30，復制幾個作為花莖。如圖1。

圖1

2、制作花朵

單擊幾何體按鈕，進入幾何體創建面板。單擊球體按鈕，在頂視圖中建立一個球體，參數設半徑為5;然后單擊工具欄上的"不等比縮放"按鈕，單擊Y按鈕，對球體進行縮放;接著單擊"層級"按鈕，進入層級命令面板。單擊"只對軸起作用"按鈕，將軸心點移至球體底部;再次單擊"只對軸起作用"按鈕，以取消軸心編輯狀態。選擇工具欄上的"陣列"按鈕，出現陣列對話框，設定旋轉中的Z為10，數量為50，單擊確定按鈕，效果如圖2。

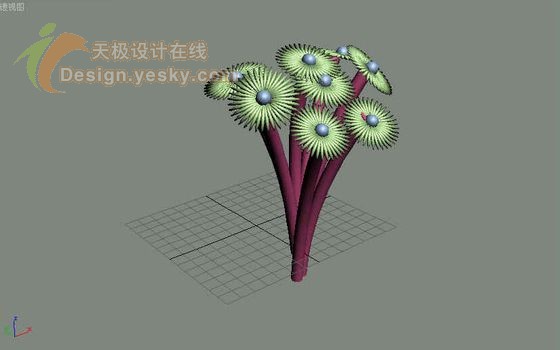

圖2

3、制作花蕊

建立一個小球體作為花蕊，單擊球體按鈕，在前視圖中建立一個球體，參數設置半徑為20，半球系數為0.5，并調整其位置;然后選擇花朵物體，單擊組群菜單中的組群命令，輸入其名稱為花朵，單擊確定按鈕，縮放并復制幾個花朵，調整位置到花莖上，效果如圖3。

圖3

3、制作葉子

單擊球體按鈕，在前視圖中建立一個球體，參數設半徑為15，選擇工具欄上的"不等比縮放"按鈕，單擊按鈕，對球體進行縮放，然后單擊修改按鈕，進入修改命令面板，選擇編輯集列表中的FFD4*4*4命令，進入自由變形修改面板，單擊控制點選項，以激活子物體編輯狀態，調整控制點，復制幾片葉子，調整好位置，如圖4。

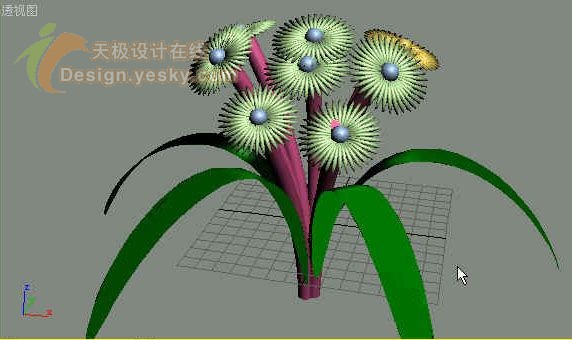

圖4

4、制作花盆

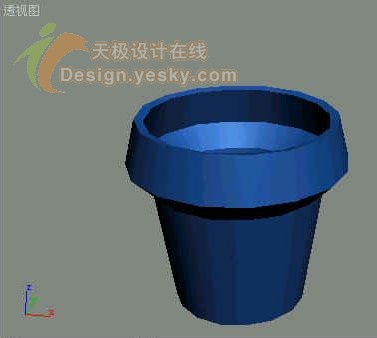

單擊圖形按鈕，進入圖形創建面板，單擊線按鈕，在前視圖中建立一條曲線，然后選擇修改命令面板，單擊"樣條曲線"按鈕，向下滑動面板，設定偏移后的數值為5，最后單擊編輯集列表中的旋轉命令，進入旋轉修改面板，設置方向?yàn)閅，對齊為最小，并調整其位置，如圖5。

圖5

二、相框制作

單擊圖形按鈕，進入圖形創建面板，單擊矩形按鈕，在前視圖中建立一個矩形，參數設置長度為300，寬度為220;然后單擊修改命令按鈕，進入修改命令面板，單擊編輯集列表中的編輯樣條曲線命令，進入編輯曲線修改面板，單擊"樣條曲線"按鈕，向下滑動面板，設定偏移后的數值為-20，再單擊編輯集列表中的拉伸命令，進入拉伸修改面板，設定數量為20。

然后建立相框的襯板，單擊幾何體按鈕，進入幾何體創建面板，單擊方體按鈕，在前視圖中建立一個長方體。

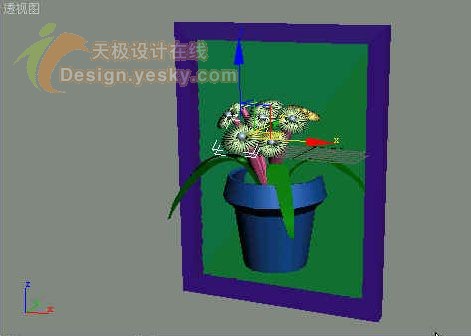

調整好花與相框的位置。如圖6。

圖6

三、給相框和花盆附上相應的材質

1、 相框材質

單擊工具欄上的"材質編輯器"案就，彈出出材質編輯器對話框，選擇第一個樣本球，設定反光強度為15，反光度為35，在貼圖類型卷展欄中，單擊表面色后面的按鈕，彈出材質貼圖對話框，選擇位圖選項，然后確定，彈出選位圖文件對話框，選擇一幅木紋圖片，單擊打開按鈕，在視窗中選擇相框物體，單擊"將材質賦予物體"按鈕，將材質賦給它們。

2、 花盆的材質

選擇第二個樣本球，設定反光強度為15，反光度為35，單擊貼圖類型按鈕，進入貼圖方式卷展欄，單擊表面色后面的按鈕，彈出材質貼圖對話框，選擇位圖選項，單擊確定按鈕，彈出選擇位圖文件對話框，選擇一幅石紋圖片，單擊打開按鈕，在視窗中選擇花盆物體，單擊"將材質賦予物體"按鈕，將材質賦予花盆。

3、 花朵和葉子的材質

選擇第三個樣本球，設定反光強度為15，反光度為35，單擊貼圖類型按鈕，進入貼圖方式卷展欄，單擊表面色后面的按鈕，彈出材質貼圖對話框，選擇位圖選項，單擊確定按鈕，彈出選擇位圖文件對話框，選擇一幅草地圖片，單擊打開按鈕，在視窗中選擇花朵、葉子物體，單擊"將材質賦予物體"按鈕，將材質賦予它們。然后選擇第四個樣本球，用同樣的方法可以給花朵賦予不同的顏色。

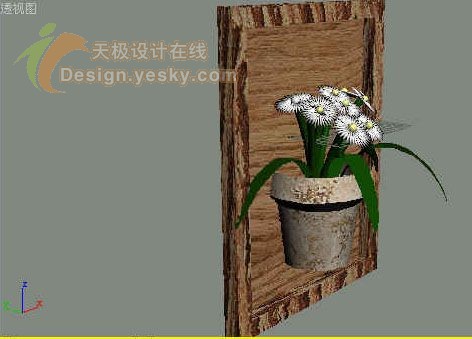

這樣一幅美麗的立體裝飾畫就出現在我們的眼前，效果如圖7。

圖7
